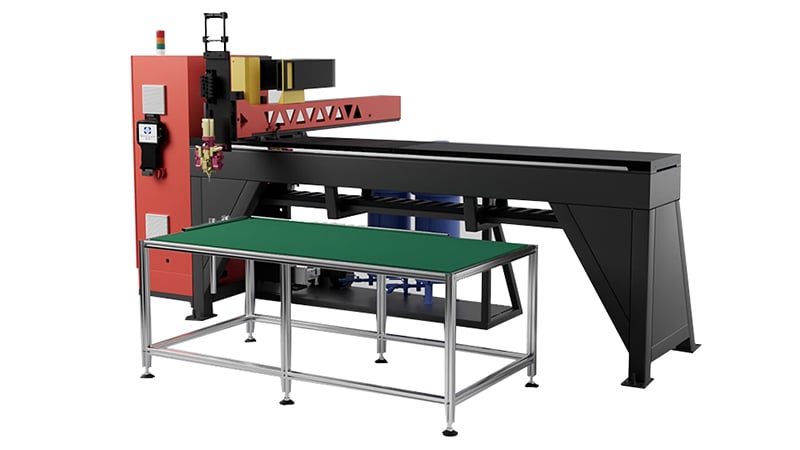

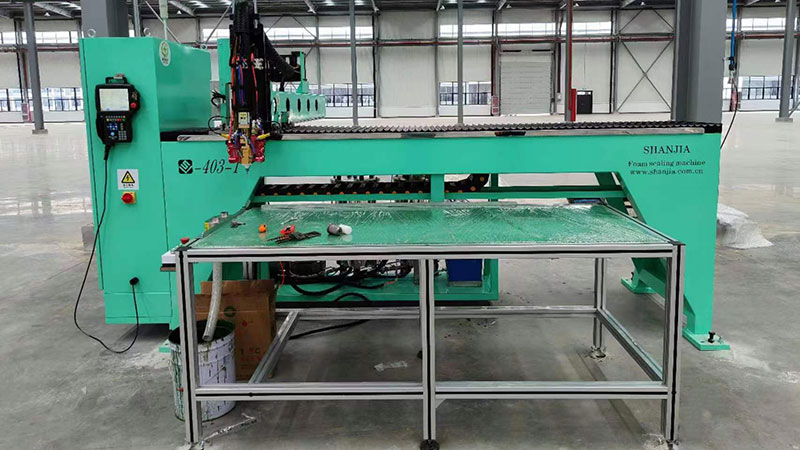

SJ-403-1 (Conta genişliği 5-30mm) Poliüretan Conta Dökme Makinası

FIPFG jel contalama ve sızdırmazlık için otomatik iki bileşenli PU karıştırma ve dağıtım sistemi.
Poliüretan Conta Dökme Makinası
Poliüretan Conta Dökme Makinası
Teklif isteği için

Kendi geliştirdiğimiz SJ-403-1 poliüretan conta dökme makinası, daha kompakt bir iç yapıya sahip olup, malzeme damlamalarını ve tıkanmaları önlemek için anında nozul kapatma mekanizması, otomatik temizleme ve basınç kontrolü fonksiyonlarıyla öne çıkmaktadır. Karıştırma haznesi, bakımı kolaylaştıran ve çabuk aşınan parçalara olan bağımlılığı en aza indiren bağımsız modüllerden oluşmaktadır.

  • Uygulama oranı 0.3-5g/s
  • Contalama genişliği 5-30mm
  • Gezinme hızı 0-30 m/min
Uygulamalar

Otomatik poliüretan conta dökme makinası, otomobil parçaları, metal muhafazalar, enerji depolama sistemleri, elektronik cihazlar, ev aletleri, soğutma sistemleri, hava temizleyiciler vb. alanlarda kullanılabilir.

Spesifikasyonlar
Gezinti Aralığı (X/Y/Z) 2250×1250×200mm (özelleştirilebilir)
Boyutlar 2700×2200×2200mm (özelleştirilebilir)
Ağırlık 1600kg
Conta genişliği 5-30mm (aralığı ayarlanabilir)
Karıştırma Oranı 1:1-10:1
Çalışma ısısı -15°C to +35°C
Ölçüm doğruluğu ±0.2%
Basınç Sınırı & Alarmı 0-4Mpa
Filtrasyon Doğruluğu 40-50µm
Uygulama Oranı 0.6-5g/s
Gezme Hızı 0-12m/min
Tekrarlama Doğruluğu ±0.06mm
Hava Basıncı ≧0.4Mpa
Toplam Güç 3-4kW
Sıklık 50HZ
Voltaj 3 fazlı 5 telli 380V
Özellikler
  • Akıllı kontrol sistemine sahip lineer robot, 2D ve 3D modları arasında serbestçe geçiş yapar.
  • CNC çok eksenli programlama, iki bileşenli karıştırma ve dozajlama sisteminin karmaşık işlemleri gerçekleştirmesini sağlar.
  • Akıllı parametre depolama, esnek hareket yollarına olanak tanır.
  • Jel contaların yoğunluğunun akıllı yöntemle doğrulanması, jel conta viskozitesinin hassas bir şekilde değiştirilmesi ve optimum performans için çeşitli jel conta markalarının desteklenmesi.
  • Belirli operasyonel gereksinimlere göre uyarlanmış özelleştirilebilir bağlantı noktaları.
  • Endüstri 4.0 MESTIntel ve diğer sistemlerle uyumludur.
Detaylar

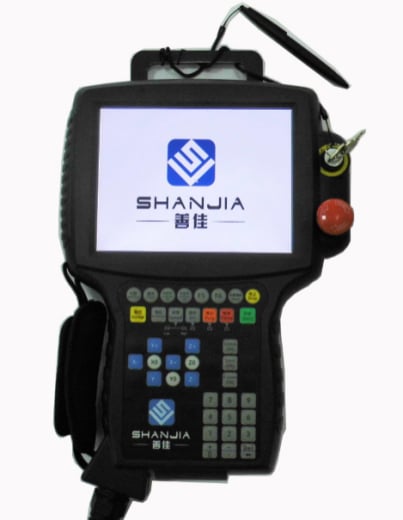

  • Akıllı kontrol sistemi, hem 2D hem de 3D bileşenlerin işlenmesine olanak tanır. CNC çok eksenli programlamayla geliştirilen conta dökme makinası, herhangi bir yol boyunca esnek bir şekilde çalışabilir.
  • Akıllı çalışma simülasyonu, insan ölçüm hatalarından kaynaklanan yanlışlıkları ortadan kaldırır.
  • Amerikan TI'dan DSP çipi + Kore menşeli ARM çipi (ana kontrol CPU'su olarak) + Amerikan ALTERA'dan FPGA çipi.
  • Çift çekirdekli kurulum, kontrol kabinine entegre edilebilir veya bağımsız bir bileşen olarak harici olarak konumlandırılabilir.
  • Programlamaya gerek kalmadan 2D ürünler için otomatik görüntü oluşturma. 3D ürünlerin görüntüleri USB flash sürücü aracılığıyla dışa aktarılabilir.
Kontrol Sistemi

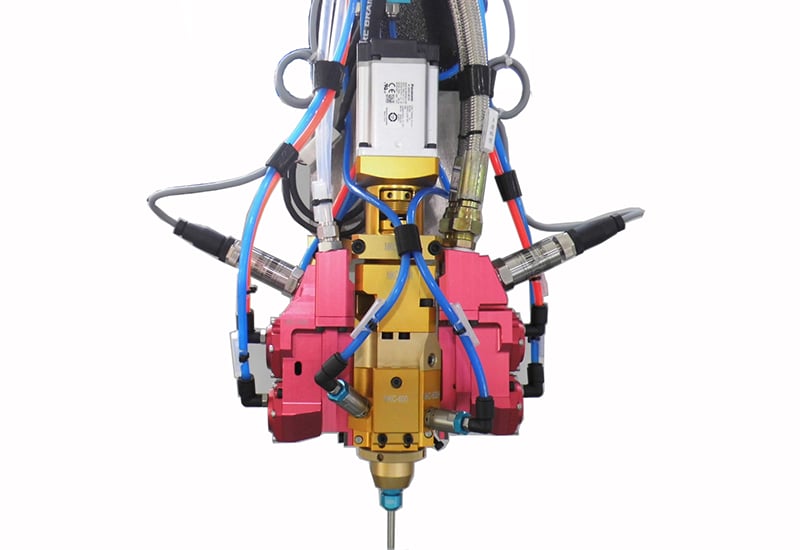

  • Kendi geliştirdiğimiz yüksek hassasiyetli karıştırma vanası (MKC-600), tek bileşenli malzemeler için 0,01 g/s gibi olağanüstü bir dozajlama doğruluğu sağlar.
  • Çevresel faktörlerden kaynaklanan basınç dalgalanmalarını önlemek ve istikrarlı çalışma sağlamak için ayarlanabilir basınç ayarları ve alarm sistemleriyle tasarlanmış bir karıştırma haznesi.
  • Tutarlı şekilde jel contaların düzgün bir şekilde dağıtılmasını sağlayan, birikmeyi veya tutarsızlığı önleyen mekanik ve pnömatik kontroller.
  • Üstün temizleme etkisi elde etmek için dört delikten turboşarjlı akımlar kullanan, patentli, yüksek basınçlı bir karıştırma haznesi temizleme sistemi.
Kontrol Sistemi

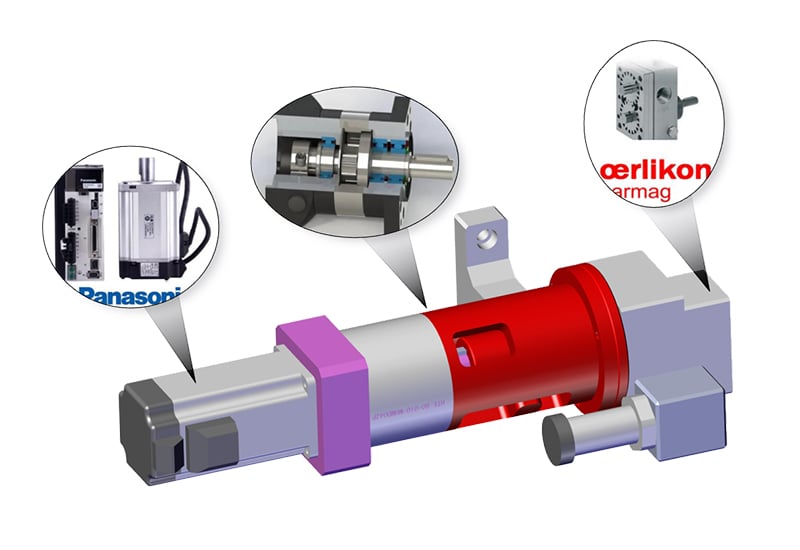

Alman üretici Barmag'dan temin edilen dişli dozaj pompası, ±%2'lik bir dozaj doğruluğuyla hassas dozajlama sağlar.

Kontrol Sistemi
  • Japonya'dan 6 adet Panasonic servo sürücüsü. Her biri bağımsız olarak çalışarak stabilite ve hassasiyet sağlar, istikrarlı, verimli ve gürültüsüz bir çalışma sunar.
  • Yüksek hassasiyetli bir redüksiyon sürücüsü, doğru yeniden konumlandırma sağlar.
  • Hızı artırmak ve köşelerde titreşimi en aza indirmek için kılavuz ray boyunca entegre edilmiş bir dişli rafı bulunur.

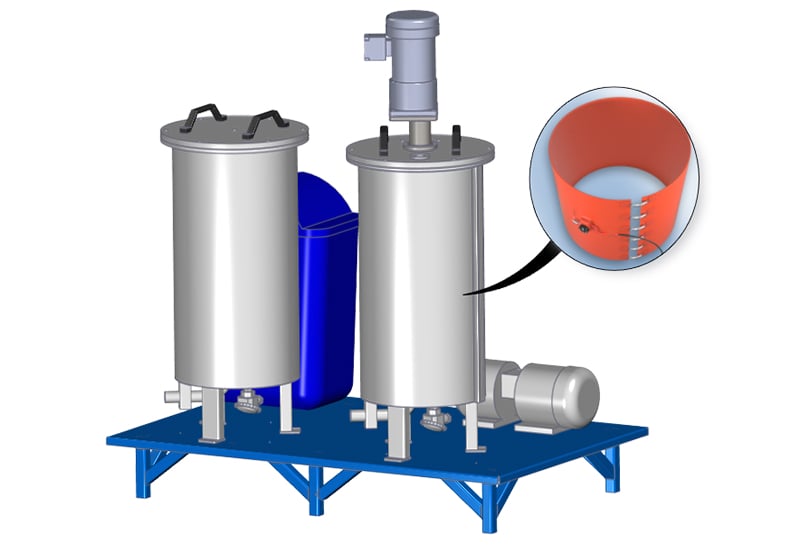

Su soğutmalı depolama tankı, 316 paslanmaz çelik kullanılarak iki katmanlı bir yapıya, malzeme kıvamını korumak için otomatik karıştırma fonksiyonuna, malzemenin gaz içeriğinin gelişmiş izlenmesine, otomatik hava dolumuna, tutarlı malzeme seviyelerini korumak için entegre bir düşük yük alarmına, sorunsuz üretim için otomatik köpük conta dolumuna, harici bir klima cihazına ihtiyaç duymadan verimli bir şekilde çalışan gelişmiş sıcaklık kontrolüne sahiptir; bu da kolaylık sağlar ve alan gereksinimlerini azaltır.

Kontrol Sistemi
  • Lineer robot.
  • Kontrol sistemi (elektrik panosunu içerir).
  • Su soğutma depolama tankı.
  • Alüminyum alaşımlı tezgah.

İki bileşenli poliüretan

  • Jel contalar, doğrudan uygulanan ürün yüzeyine köpürtülür. Poliüretan conta dökme makinası, yumuşak, elastik bir jel conta püskürterek çeşitli uygulamalarda uyarlanabilirlik ve dayanıklılık sağlar.
  • Poliüretandan üretilen jel conta, iki temel bileşenin karışımından oluşur: poliol (A bileşeni) ve izosiyanat (B bileşeni). Jel conta, son halini birkaç dakika içinde alabilir.
  • Genişlik/ağırlık oranı: 2:1-3:1
  • Kürlenme süresi: 10-20 minutes
  • Tozsuz ve rüzgardan korunaklı ortam
  • Nem: 40-70%
  • Isı: -15°- +35°
